Tutoriel : Créer sa borne d’arcade

C’était l’un de mes projets en 2016, créer sa borne d’arcade. Quelques jours avant de passer en 2017 j’ai eu l’occasion de dénicher une ancienne borne d’arcade à un bon prix (150 €), une borne d’arcade pas si ancienne puisqu’elle était équipée d’un écran cathodique tactile (de mémoire la borne d’arcade était de 2002). Le design de celle-ci était cool et je me suis clairement dit : cool je vais pouvoir partir d’une belle base…

Je me suis donc renseigné sur plusieurs choses :

• Comment introduire de nouveaux jeux
• De quoi ai-je besoin ?

Dans ma tête et dans le meilleur des cas le but était de remplacer le PC qui était a l’intérieur par un Raspberry Pi 3, rajouter un joystick et des boutons et hop le tour était joué … Mais finalement c’était pas si simple que ça !

L’écran cathodique était relié au PC a la fois en VGA mais également doublement en DVI + une sortie que je ne connaissais pas (pour le tactile). Je me suis donc dit : ok je garde le VGA et avec un peu de chance ça va le faire… malheureusement ce ne fut pas le cas !

Passons tout de même aux différentes étapes pour faire sa borne d’arcade:

• Tout d’abord il va falloir créer l’armature, souvent, elle est faite de bois. Vous avez donc 2 solutions : la créer vous même (il existe plusieurs patrons disponibles sur le net) ou partir d’un modèle existant comme moi.
• Acheter un Raspberry Pi 3 pour émuler les jeux (disponible au prix de 39 € frais de port inclus ici)
• Acheter une alimentation pour celui-ci (c’est un câble micro USB)
• Acheter une carte micro SD pour le Raspberry Pi 3 (16 Go minimum) : 8,90 € frais de port inclus ici
• Si vous avez un écran de PC ou un écran cathodique avec une sortie VGA il faudra donc un VGA -> HDMI, c’est disponible ici au prix de 7 € frais de port inclus
• Joystick + boutons (tout dépend si vous achetez a l’unité ou pour 2 joueurs), je vous conseille le site SmallCab qui est une véritable mine d’or pour faire sa borne d’arcade (+/- 65 € pour 2 joueurs)
• Hauts parleurs (x2 du coup) + câble multimédia (rouge et noir) + ampli (pour avoir du vrai son) : en moyenne vous en avez pour 45-50 €  (parfois moins).
• Stickers ? A vous de choisir ce que vous souhaitez !

La construction n’est pas difficile en soit mais il faut bien réfléchir avant de tout monter. Pensez par exemple aux sorties hauts parleurs, pourquoi pas à un trou pour laisser passer votre ampli audio (et régler le son de l’extérieur via une molette donc), à une sortie pour module d’entrée (un seul bouton pour allumer ou éteindre tout). Il va falloir cependant quelques outils : scie sauteuse (pour découper toutes les planches), perceuse / viseuse pour faire tous les trous (particulièrement ceux des boutons à l’aide d’une scie cloche par exemple).

La partie technique elle n’est pas plus difficile, il existe d’excellents tutoriaux sur le net pour installer Recalbox (ce système permet d’émuler vos jeux donc) sur un Raspberry Pi 3 et très sincèrement je vous conseille le tutoriel officiel en français qui fait très bien le boulot : disponible ici.

Le plus compliqué reste de brancher vos joysticks / boutons à votre Raspberry Pi 3 mais ce genre de schéma est clairement fait pour vous aider :

Vous voyez donc bien que chaque câble doit aller à un endroit précis. Sachez que HK correspond au bouton « échap », très utile pour quitter un jeu ou revenir au menu de Recalbox.

Je vous conseille aussi de télécharger et de bien regarder ce manuel qui explique comment relier les différents boutons au Raspberry Pi 3 : à télécharger ici.

C’était donc la partie la plus compliqué finalement du tutoriel : créer sa borne d’arcade.

Il suffira ensuite d’aller dans le menu de Recalbox (via le bouton start pour configurer une manette et utiliser les touches). Si vous avez des difficultés n’hésitez pas à utiliser une manette Xbox 360 filaire au début pour naviguer et vous faire la main sur Recalbox.

Si par chance votre borne d’arcade est reliée via un câble ethernet il suffira sur votre PC de taper « recalbox/ » dans votre barre de recherche pour accéder directement à votre Raspberry et donc y rajouter des roms ou modifier certains paramètres, encore une fois n’hésitez pas à regarder la page officielle pour plus d’infos : disponible ici. Pour le wifi c’est une question de chance, parfois ça marche bien parfois pas, si ça marche pas (comme c’est mon cas vous vous en doutez), il faut connecter un clavier en filaire (ou bluetooth) et aller dans la partie WIFI et rajouter donc le nom de celui-ci dans la partie SSID et le mot de passe dans la partie mot de passe.

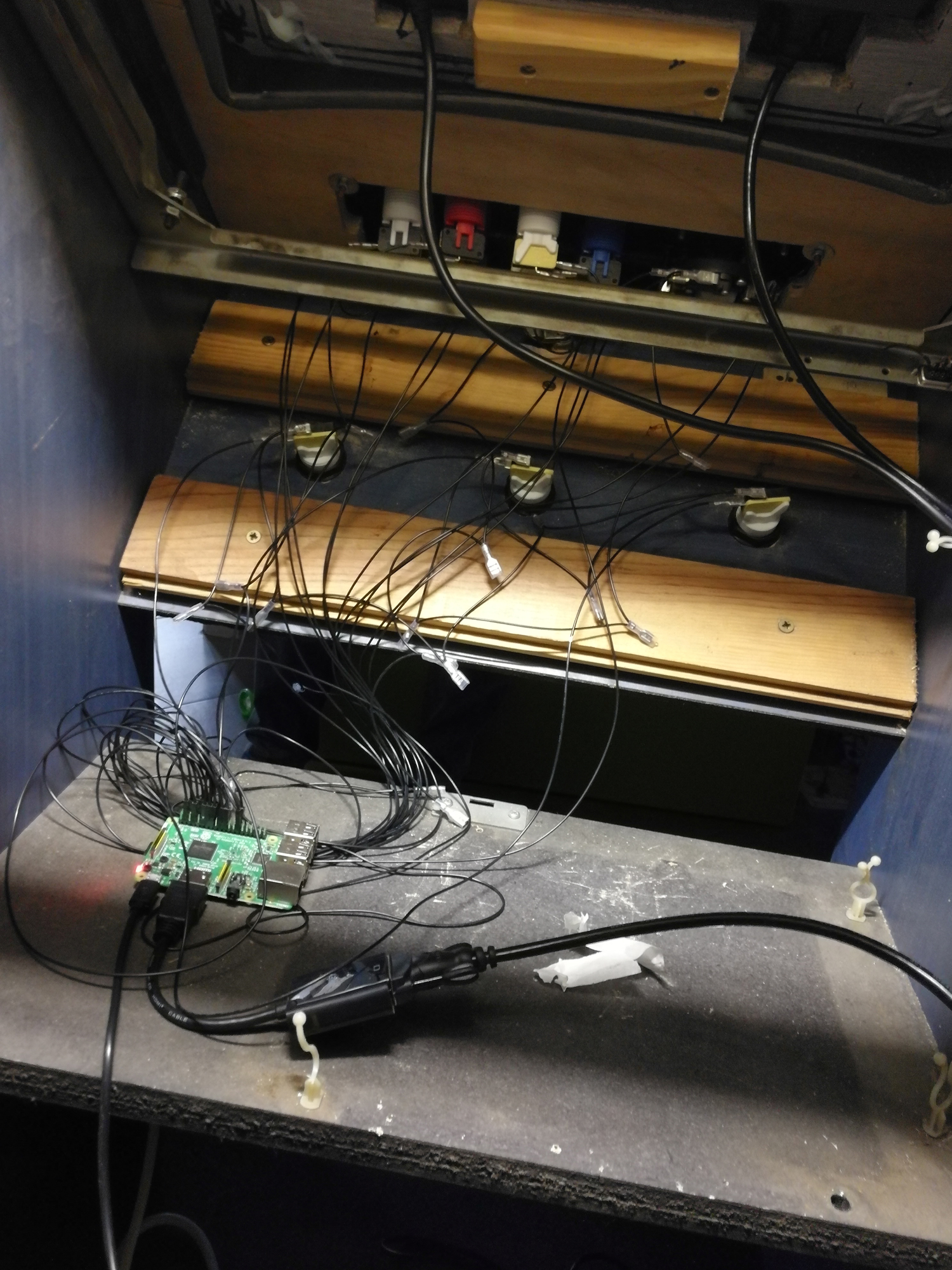

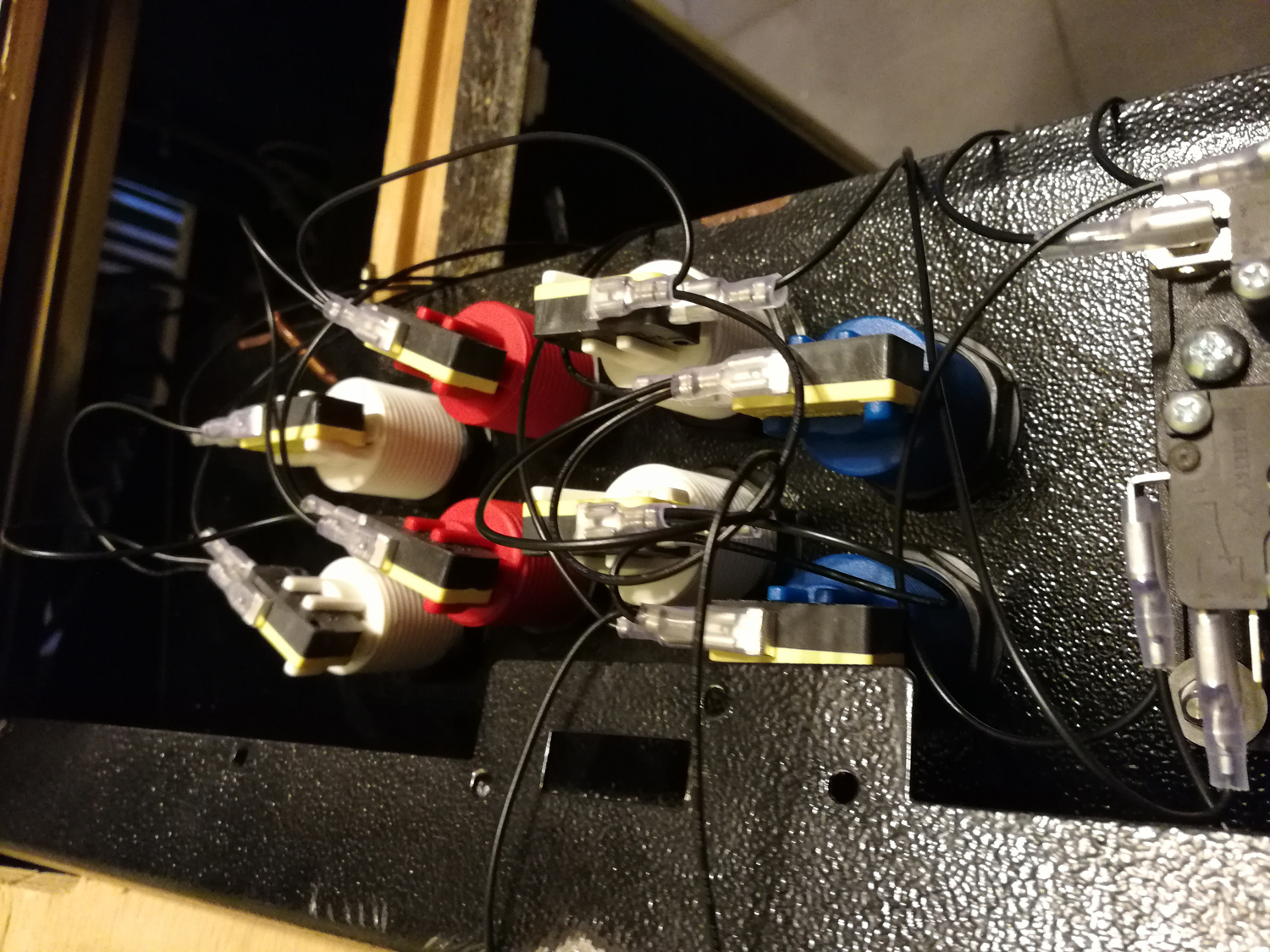

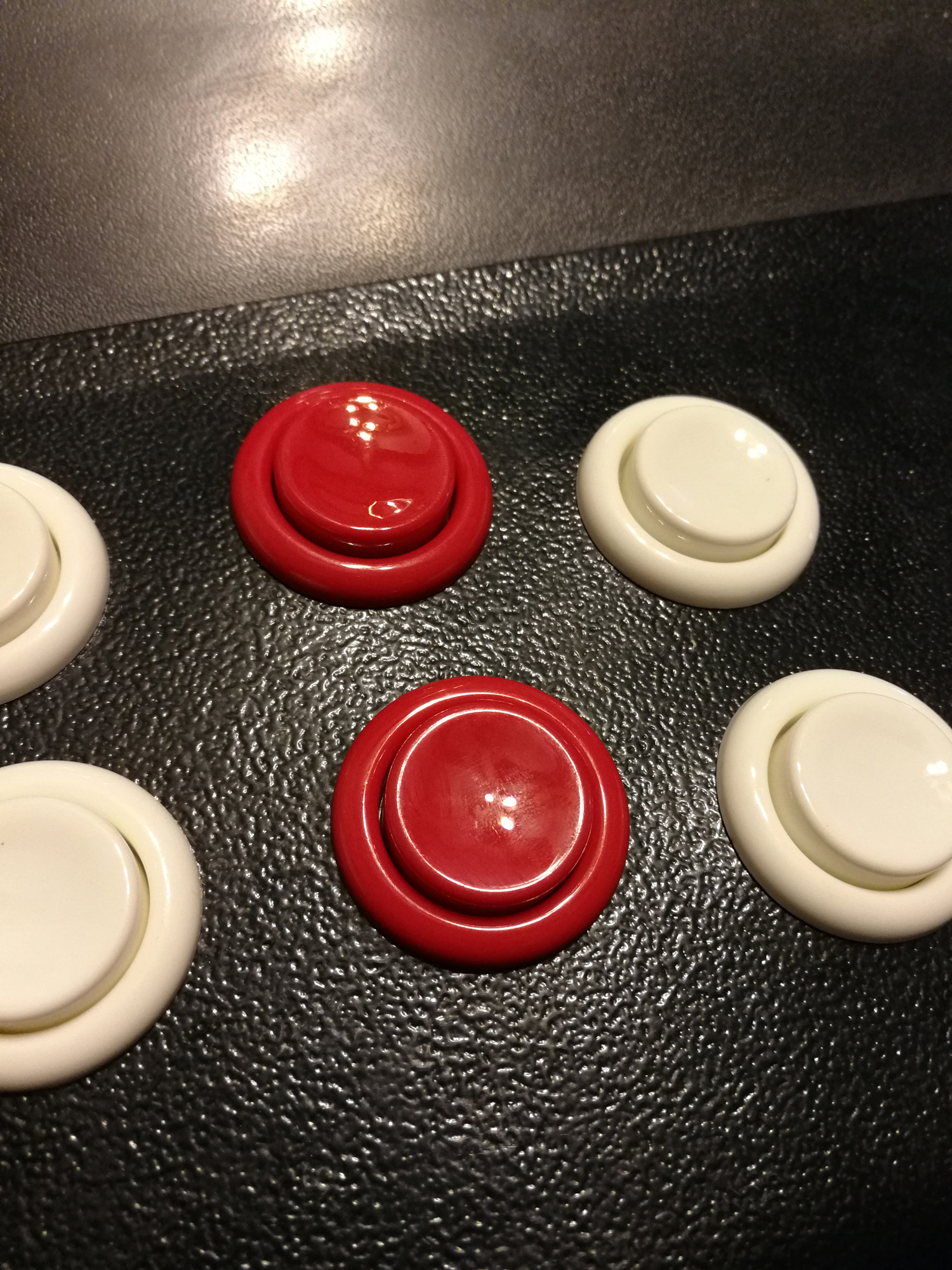

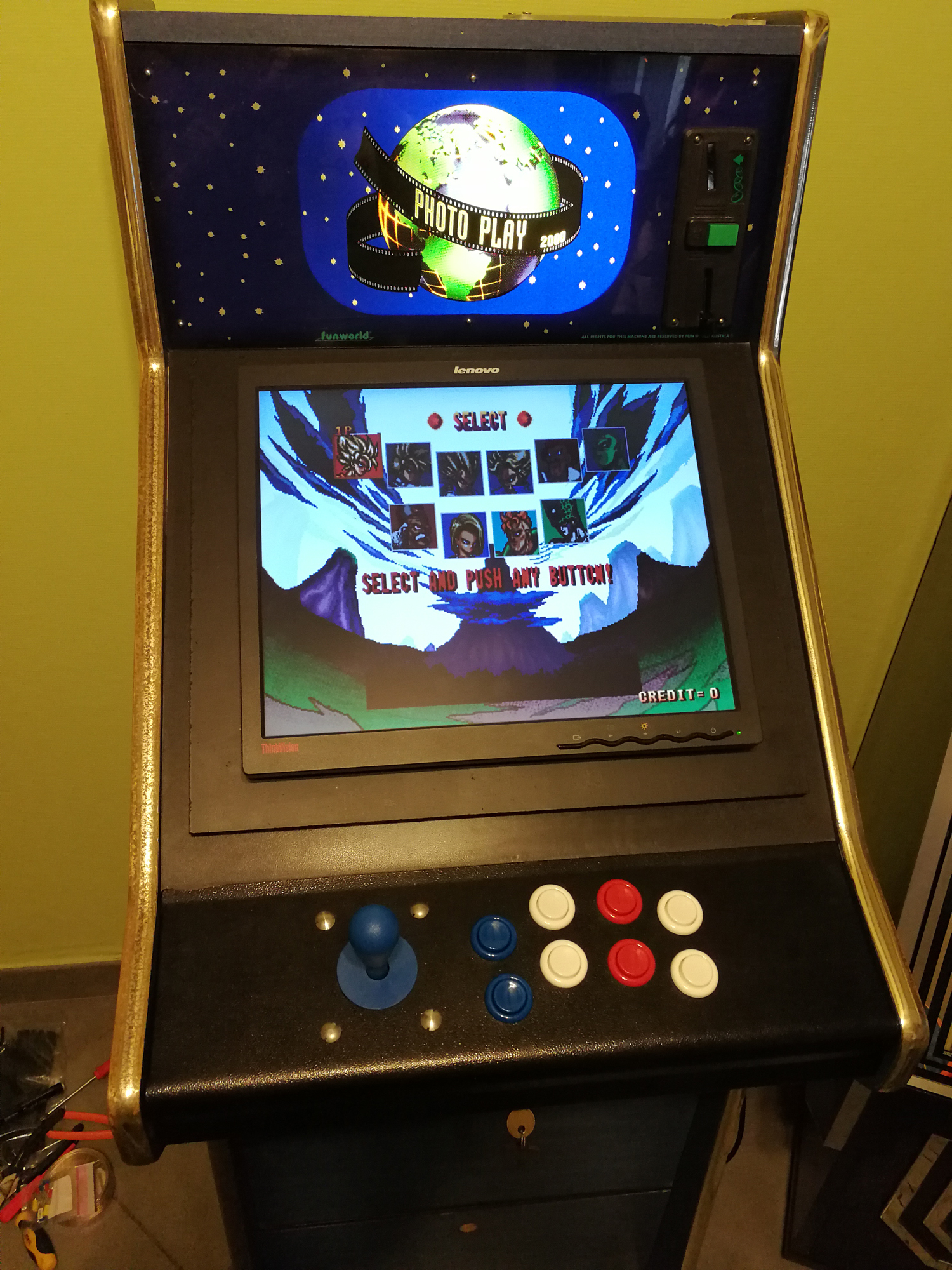

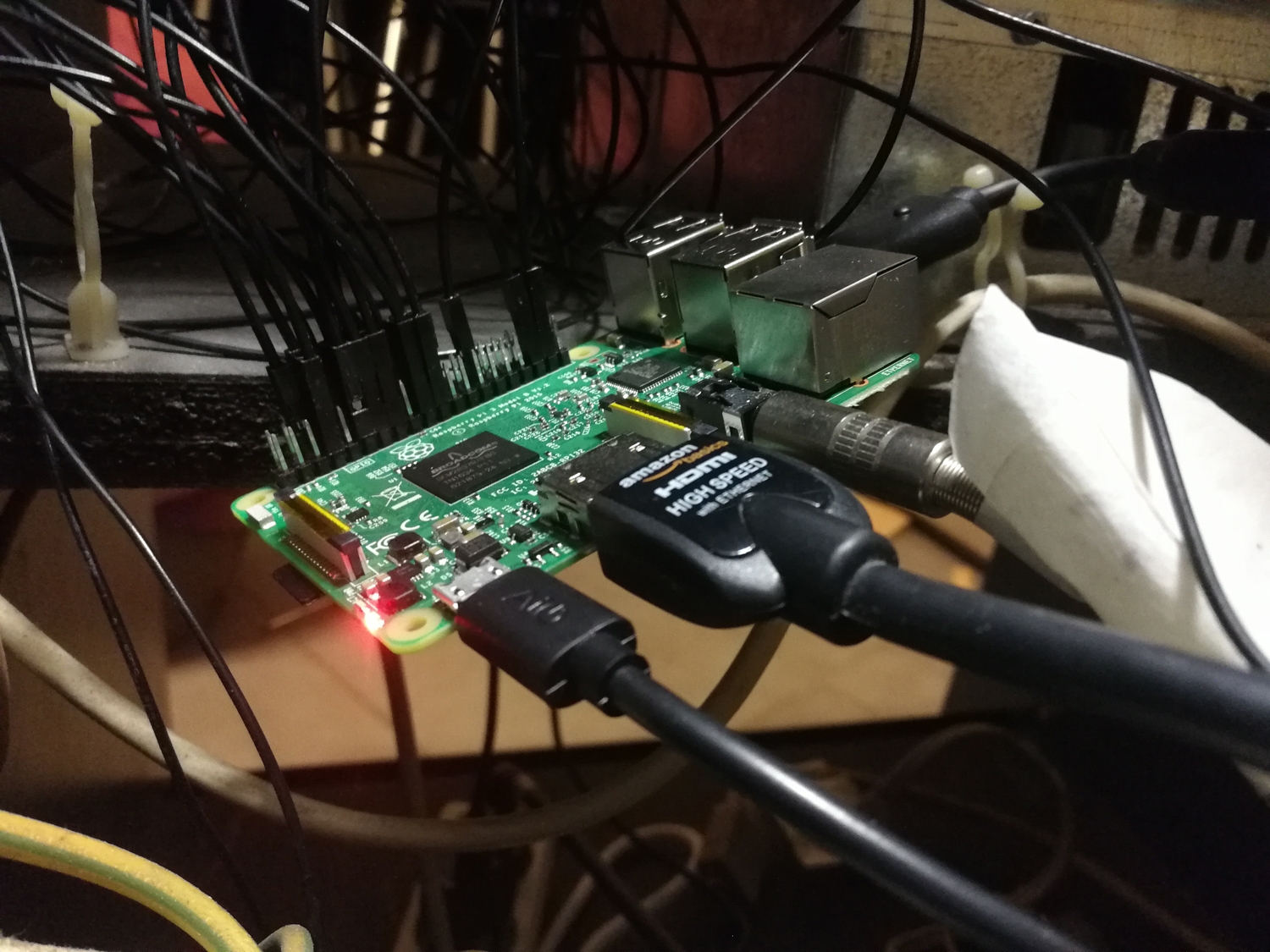

J’espère que vous allez réussir à créer votre propre borne d’arcade, je compte pas m’arrêter la de mon côté puisque j’ai pour projet très prochainement de me faire un bartop pour mon appartement ! En attendant, voici quelques photos de ma petit borne d’arcade pas totalement terminée (je compte rajouter des stickers).

Si vous avez des questions, n’hésitez pas ! 🙂
